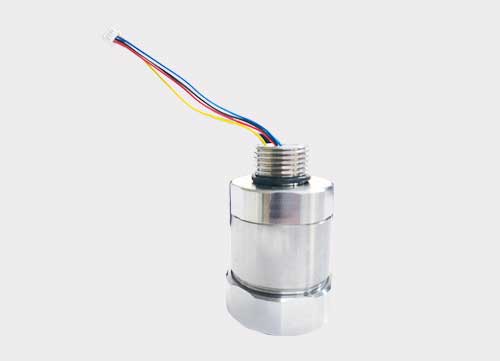

激光甲烷傳感器-環境式
類 別： 激光式傳感器
描 述： 激光甲烷氣體傳感器采用可調諧激光光譜吸收（TDLAS）技術對目標氣體進行精確測量。
激光甲烷氣體傳感器采用可調諧激光光譜吸收（TDLAS）技術對目標氣體進行精確測量。傳感器采用國際***的光電混合集成技術，實現高精度、高密度、高可靠的小型化集成封裝；傳感器采用了獨創優異算法，實現了高難度精確測量，確保了傳感器檢測精度高、反應快、功耗低等優勢；傳感器通過了光電產品行業可靠性標準實驗（參照國際標準 GR-468-CORE）；傳感器通過了氣體檢測行業本安防爆標準實驗。
特點：
◆ 高分辨率（0-10%：0.01%，10-100%：0.1%）、全量程（0-100%VOL）
◆ 高可靠、本征抗干擾（非甲烷氣體均無反應），無零飄，使用壽命內無需校準
◆ 小型化、便于集成
◆ 無需外部溫度補償，濃度值線性輸出
◆ 響應時間快
◆ 本安防爆設計EMC四級防護設計
◆ 防水防塵設計達到IP65防護等級
◆ 低功耗，可長期在高溫環境下工作
◆ 結構可定制，行業應用范圍廣
應用：
石油、化工、礦山
天然氣管線、變送站、加氣站
地下綜合管廊、燃?xì)庑孤稒z測、沼氣檢測
技術參數：（@環境溫度25℃）
電氣特征 | 工作電壓 | 3.3~5V DC |
平均功耗 | ＜0.2 W （@3.3V DC, 25℃） | |
＜0.5 W（@3.3V DC,Top ） | ||
信號輸出接口 | USART | |
結構特征 | 売體材料 | 不銹鋼 |
電氣接口 | 4 x 2.54 接口 | |
外形尺寸 | 439mm | |
接口規格 | M20*1.5 | |
工作環境 | 工作溫度Top | 0℃~40℃ |
存儲溫度 | -40℃~80℃ | |
相對濕度 | ≤98% RH<無冷凝> | |
氣壓 | 80kPa-116kPa | |
認證/標準 | 防爆認證 | 本安防爆認證 |
防護等級 | IP65 | |
行業標準 | AQ 6221-2008煤礦用非色散紅外甲烷傳感器標準 |
氣引線定義：
序號 | 顏色 | 定義 | 說明 |
1 | 紅色 | V+ | 電源正 |
2 | 黑色 | V- | 電源負 |
3 | 黃色 | RX | 數據接收 |
4 | 藍色 | RT | 數據發送 |
